Bồn chứa nguyên liệu Tank-F

 Bồn chứa nguyên liệu là một trong những thiết bị quan trọng và không thể thiếu trong các hệ thống sản xuất công nghiệp hiện đại. Với chức năng chính là lưu trữ và bảo quản các loại nguyên liệu dạng bột, hạt, hoặc lỏng, bồn chứa góp phần đảm bảo quá trình cung cấp nguyên liệu diễn ra liên tục, an toàn và hiệu quả. Tùy thuộc vào tính chất vật liệu và yêu cầu công nghệ, bồn chứa được thiết kế với nhiều cấu hình khác nhau về dung tích, vật liệu chế tạo, hình dáng, và trang bị các linh kiện kỹ thuật phù hợp như van xả, van thở, cảm biến mức, cầu thang thao tác,...

Trong tài liệu này, chúng tôi trình bày chi tiết cấu tạo, và các yêu cầu kỹ thuật liên quan đến bồn chứa nguyên liệu có thân hình trụ, dung tích từ 10m³ đến 100m³, đáp ứng các tiêu chuẩn an toàn, vận hành và bảo trì trong các lĩnh vực như thực phẩm, hóa chất, nhựa, xây dựng và dược phẩm.

1. Cấu tạo Bồn chứa nguyên liệu Tank-F

- Công Ty Á Âu chuyên thiết kế chế tạo thi công lắp đặt bồn chứa inox, silo chứa, bồn chứa nguyên liệu, bồn chứa dung môi, tank chứa loại lớn,...

- Bồn chứa nguyên liệu Tank-F được chế tạo bằng vật liệu inox 304 hoặc sắt theo từng nhu cầu thực tế.

Bồn chứa nguyên liệu Tank-F

- Bồn chứa nguyên liệu thiết kế với thể tích chứa từ 10 khối, 20 khối, 50 khối,... đến trên 100 khối

- Bồn chứa được thiết kế tổng thể từ quy trình nhập liệu vào bồn đến đưa liệu ra khu vực sản xuất

•  Thân bồn chứa nguyên liệu (Cylinder Body)

Hình dạng: Trụ đứng, đáy nón hoặc chóp cụt.

Vật liệu chế tạo:

Thép carbon (sơn epoxy/chống gỉ) – thường dùng trong công nghiệp nặng.

Inox SUS304/SUS316 – dùng trong thực phẩm, hóa chất, dược phẩm.

Gia cường: Có gân chịu lực dọc thân.

Bọc cách nhiệt (tuỳ chọn): Dùng với vật liệu nhạy cảm nhiệt.

• Kích thước tham khảo (tùy vào thiết kế cụ thể)

•  Hệ thống van và phụ kiện an toàn

•  Cầu thang & sàn thao tác

Cầu thang: Dạng xoắn hoặc dọc thân, có khung bảo vệ an toàn (safety cage).

Sàn thao tác: Sàn thao tác là một kết cấu thép hoặc inox được lắp đặt cố định hoặc trên cao, cho phép công nhân đứng, di chuyển và thao tác trong quá trình vận hành, kiểm tra hoặc bảo trì thiết bị.

Tay vịn: Có lan can bảo vệ, giúp kiểm tra, bảo trì thuận tiện.

•  Manhole (cửa người chui)

Số lượng: 02 cửa – 1 ở thân bồn, 1 ở đỉnh bồn.

Kích thước phổ biến: DN400 hoặc DN600.

Mục đích: Dễ dàng kiểm tra, vệ sinh bên trong bồn.

Kết cấu: Có khóa cam, gioăng kín, chống bụi/khí.

• Đường ống và hệ thống bơm cấp – xả liệu

 Đường ống cấp liệu

Dẫn nguyên liệu từ silo/bồn khác/băng tải lên đỉnh bồn.

Có thể dùng bơm định lượng, bơm trục vít, hoặc hệ thống khí nén.

Ống dẫn: Inox, PVC, thép mạ kẽm – có van điều khiển từ xa.

 Đường ống xả liệu

Xuống vít tải, băng tải, xe bồn, hoặc máy đóng gói.

Có thể kết hợp với van quay (rotary valve) để kiểm soát lưu lượng.

•  Van và đồng hồ đo trên đường ống

• Hệ thống điều khiển tự động (tuỳ chọn)

Tủ điện + PLC: Điều khiển cấp-xả tự động.

HMI hoặc SCADA: Giám sát từ phòng điều khiển trung tâm.

Cảnh báo: Báo quá áp, báo đầy bồn, hoặc lỗi van.

Tóm tắt linh kiện chính tích hợp trong bồn chứa nguyên liệu

• Van xả áp, van thở, van an toàn
• Van xả liệu đáy bồn (thường là van bướm hoặc van quay)
• Cầu thang và sàn thao tác có khung bảo vệ
• 02 manhole: 1 ở thân, 1 ở đỉnh
• Hệ thống đường ống cấp-xả liệu hoàn chỉnh
• Đồng hồ áp suất, nhiệt độ, cảm biến mức
• Hệ thống bơm cấp nguyên liệu (nếu cần)
• Hệ thống điều khiển tự động (tùy cấu hình)

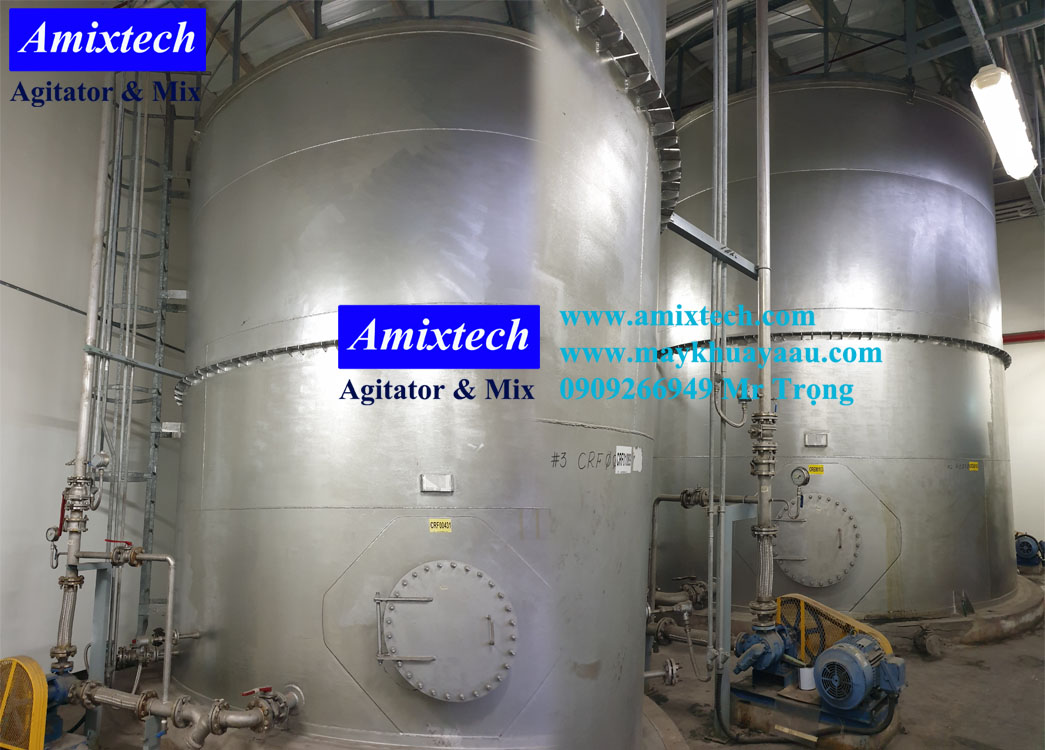

2. Hình ảnh lắp đặt thực tế theo quy trình cấp liệu vào bồn chứa nguyên liệu đến xuất liệu tới nơi sản xuất

- Hệ thống bơm nguyên liệu từ xe vận chuyển vào bồn chứa nguyên liệu

- Bơm thiết kế chuyên dụng cho từng loại nguyên vật liệu

- Thi công lắp đặt ống dẫn vào bồn chứa nguyên liệu

- Hệ thống van, đồng hồ đo,....

- Lắp đặt hoàn thiện bồn chứa nguyên liệu, những linh kiện van xã áp, van thở,.... van an toàn

- Thân bồn lắp đặt cầu thang có khung bảo vệ, an toàn tiện lợi cho việc kiểm tra, bảo trì, vận hành

- Lắp đặt 02 bộ manhole thân bồn và đỉnh bồn

- Thi công van xã, đường ống cấp xã liệu của bồn chứa nguyên liệu

- Thi công hệ thống bơm và đường ống cấp liệu

- Đồng hồ đo, van xã, những linh kiện đường ống

- Công Ty Á Âu chủ động công nghệ sản xuất: gia công lốc bồn bằng máy lốc cnc 04 trục, gia công ép chỏm cầu, gia công vê đầu bồn, hàn bồn tự động, đánh bóng bồn

Dưới đây là video gia công ép chỏm được thực hiện trong phân xưởng chế tạo bồn chứa của Á Âu

3. Video bồn chứa nguyên liệu Tank-F

Các loại nguyên liệu chứa

Loại nguyên liệu chứa trong bồn là yếu tố quyết định chính đến:

Chất liệu bồn (thép thường / inox / composite...)

Loại van, gioăng, lớp phủ chống ăn mòn

Góc đáy bồn, cơ chế xả (chảy tốt hay dễ vón cục)

 Ví dụ:

Vị trí lắp đặt trong nhà hay ngoài trời

Điều này ảnh hưởng đến:

Sơn phủ chống thời tiết / UV

Cách nhiệt hoặc thoát ẩm

Chịu lực gió hoặc bảo vệ mưa

5. Yêu cầu chống cháy nổ, chống ăn mòn, vệ sinh thực phẩm

Bồn chứa nguyên liệu được thiết kế chống cháy nổ, chống ăn mòn, vệ sinh thực phẩm tùy thuộc vào môi trường hoặc ngành sản xuất:

•  Chống cháy nổ (ATEX / IECEx)

Dành cho môi trường chứa chất dễ cháy, bụi dễ bắt lửa

Thiết bị điện phải đạt chuẩn ATEX

Bồn cần có nối đất, cửa nổ áp suất (explosion vent)

• Chống ăn mòn (Corrosion resistance)

Sử dụng Inox 316L, hoặc lót PTFE, epoxy đặc biệt

Đối với hóa chất, axit, muối...

• Vệ sinh thực phẩm – tiêu chuẩn GMP / FDA

Dùng cho ngành thực phẩm, dược phẩm

Bồn làm bằng Inox 304/316L

Bề mặt đánh bóng nội bộ Ra ≤ 0.6 µm ( theo yêu cầu )

Có thiết kế CIP (vệ sinh tại chỗ), không có góc chết

6. Lợi ích và ứng dụng của bồn chứa nguyên liệu

• Lợi ích của bồn chứa nguyên liệu

Bồn chứa nguyên liệu mang lại nhiều lợi ích thiết thực cho con người trong các hoạt động sản xuất và lưu trữ.

Trước hết, bồn giúp bảo quản nguyên liệu một cách an toàn, tránh bị nhiễm bẩn, ẩm mốc hoặc hư hỏng do tác động của môi trường.

Việc sử dụng bồn chứa còn giúp tiết kiệm không gian, giảm chi phí vận hành và nhân công nhờ khả năng lưu trữ lớn và hỗ trợ cấp - xả tự động.

Ngoài ra, bồn chứa được thiết kế với hệ thống van, cảm biến và điều khiển thông minh, giúp kiểm soát tồn kho chính xác, đảm bảo nguyên liệu luôn sẵn sàng cho sản xuất.

Đối với các ngành thực phẩm, dược phẩm hoặc hóa chất, bồn còn đáp ứng các tiêu chuẩn vệ sinh và an toàn nghiêm ngặt, góp phần nâng cao chất lượng sản phẩm và bảo vệ sức khỏe người tiêu dùng.

• Ứng dụng của bồn chứa nguyên liệu vào trong sản xuất

- Thức ăn chăn nuôi: Lưu trữ bột, cám, hạt

 - Nhựa: Chứa hạt nhựa, nguyên liệu tái chế

- Thực phẩm: Đường, bột mì, cà phê, bột cacao

-  Xây dựng: Xi măng, tro bay, cát khô

Bồn chứa nguyên liệu là thiết bị không thể thiếu trong các dây chuyền sản xuất hiện đại, đóng vai trò quan trọng trong việc bảo quản, vận chuyển và cung cấp nguyên liệu một cách an toàn, hiệu quả và tiết kiệm. Với thiết kế linh hoạt, đa dạng dung tích và vật liệu, bồn chứa có thể đáp ứng tốt các yêu cầu kỹ thuật trong nhiều ngành công nghiệp khác nhau như thực phẩm, hóa chất, nhựa, xây dựng và dược phẩm.

Nếu Quý khách hàng có nhu cầu gia công, thiết kế hoặc đặt hàng bồn chứa nguyên liệu theo yêu cầu riêng (dung tích từ 10m³ đến 100m³ hoặc lớn hơn), vui lòng liên hệ Công ty Á Âu – đơn vị chuyên thiết kế, chế tạo và thi công thiết bị công nghiệp uy tín hàng đầu.

Những thông tin cơ bản khách hàng cần cung cấp để Á Âu thiết kế bồn chứa nguyên liệu

 7.  Giới thiệu về Công ty Á Âu

Công ty TNHH Sản Xuất Thương Mại Kỹ Thuật Á Âu là đơn vị chuyên thiết kế, gia công và chế tạo thiết bị công nghiệp, với thế mạnh đặc biệt trong lĩnh vực bồn chứa, bồn khuấy, silo, thiết bị áp lực và các hệ thống cơ khí theo yêu cầu. Trải qua nhiều năm hoạt động, công ty đã không ngừng đầu tư mở rộng quy mô và nâng cao năng lực sản xuất để đáp ứng các tiêu chuẩn kỹ thuật khắt khe trong các ngành: thực phẩm, hóa chất, nhựa, xây dựng, dược phẩm, năng lượng,…

Năng lực nhà xưởng

Diện tích nhà xưởng: hơn 2.000 m², được bố trí khoa học theo từng công đoạn.

Trang bị máy cắt plasma CNC, máy uốn, máy hàn bán tự động, hànTIG/MIG, máy tiện – phay cơ và CNC.

Hệ thống nâng hạ chuyên dụng: Cầu trục 5–10 tấn, xe nâng, vận chuyển nội bộ linh hoạt.

Đội ngũ nhân sự

Đội ngũ kỹ sư cơ khí, tự động hóa nhiều năm kinh nghiệm, am hiểu tiêu chuẩn thiết kế quốc tế (ASME, DIN, TCVN...).

Công nhân kỹ thuật tay nghề cao, được đào tạo bài bản và có chứng chỉ hàn, vận hành thiết bị công nghiệp.

Tiêu chuẩn sản xuất

Quy trình thiết kế – chế tạo tuân thủ các tiêu chuẩn kỹ thuật: GMP, HACCP, FDA, ISO 9001, ATEX (nếu yêu cầu).

Hệ thống kiểm tra chất lượng nghiêm ngặt: kiểm tra vật liệu đầu vào, quy trình hàn, kiểm tra kích thước, test áp lực, test rò rỉ...

Dịch vụ đi kèm

Tư vấn thiết kế theo yêu cầu từng ngành nghề.

Gia công theo bản vẽ hoặc lên bản vẽ 2D/3D theo thực tế.

Lắp đặt, hướng dẫn vận hành và bảo trì tận nơi cho khách hàng.

Á Âu năng lực sản xuất đồng bộ, đội ngũ kỹ thuật giàu kinh nghiệm và tinh thần hợp tác chuyên nghiệp, Á Âu cam kết mang đến sản phẩm chất lượng cao, tiến độ nhanh chóng và dịch vụ hậu mãi tận tâm, trở thành đối tác tin cậy cho Quý khách hàng trong mọi dự án.

Mọi chi tiết về bồn chứa nguyên liệu Tank-F  khách hàng vui lòng liên hệ Mr Trọng 0909 266 949
